Переход на архитектуру 800 В и 1000 В в электромобилях не оставляет права на ошибку в электрической изоляции, управлении температурой и физической долговечности. Среды с высоким напряжением резко повышают риск возникновения электрической дуги, трекинга и теплового выхода из-под контроля. Выбор неправильного полимера или рецептуры может привести к катастрофическому сбою, отказу от соблюдения требований и дорогостоящему отзыву продукции. Профили производительности, необходимые для разъемов для быстрой зарядки электромобилей, все больше отражают требования к сверхвысокой мощности систем электропитания центров обработки данных с искусственным интеллектом следующего поколения, что заставляет автомобильных инженеров разрабатывать конструкции с учетом надежности двойного назначения. Определение оптимального пластика для высоковольтных разъемов электромобилей требует баланса между строгими стандартами огнестойкости (UL94 V-0) и диэлектрической прочностью, устойчивостью к атмосферным воздействиям и масштабируемостью производства. В этом руководстве подробно описана техническая оценка высокоэффективных полимеров.
Базовые нормативные требования: соответствие UL94 V-0 не подлежит обсуждению, но современные OEM-стандарты все чаще требуют использования антипиренов (FR) без галогенов и красного фосфора для предотвращения электрического разложения, токсичного выделения газов и образования коррозионных побочных продуктов.
Электрические и тепловые компромиссы: материалы должны поддерживать высокий сравнительный индекс отслеживания (CTI > 600 В, PLC 0), выдерживая при этом постоянные высокие рабочие температуры (RTI) во время сверхбыстрой зарядки на уровне мегаватт.
Иерархия материалов: ПБТ и ПА (нейлон) доминируют в крупносерийном производстве из-за соотношения цены и качества, в то время как модифицированный полифениленовый эфир (мППЭ) заполняет критические пробелы во влагостойкости, а ПЭЭК, ПЭИ и ППС предназначены для компонентов, подвергающихся экстремальной термической обработке или в небольших объемах.
Эстетика безопасности и аддитивная химия. Для достижения и поддержания обязательного безопасного оранжевого цвета (RAL 2003) в течение 15-летнего жизненного цикла требуются специализированные полимерные красители, которые не ухудшают диэлектрическую прочность или термическую стабильность.
Оглавление
Определение базовой устойчивости к электрическому пробою при постоянном высоком напряжении определяет безопасность систем с напряжением от 800 В до 1000 В+. Полимеры должны обладать исключительной диэлектрической прочностью, чтобы не допустить пробития электронов стенки корпуса. При проектировании разъема для устройства быстрой зарядки мощностью 350 кВт изоляционный барьер должен выдерживать кратковременные скачки напряжения без ухудшения характеристик. Для управления потерями энергии и выделением тепла внутри корпуса разъема во время высокочастотных всплесков зарядки переменным или переходным постоянным током требуются материалы с низкой диэлектрической проницаемостью и коэффициентом рассеяния. Высокие коэффициенты рассеяния приводят к локализованному нагреву. Это ускоряет деградацию полимера и увеличивает риск термического выхода из-под контроля. Мы измеряем это значение по стандартам ASTM D149, гарантируя, что материал выдержит напряжение не менее 15–20 кВ/мм в зависимости от толщины стены.
Предотвращение отслеживания выбросов углекислого газа является основным требованием безопасности. Вам необходимы номиналы PLC 0 (CTI ≥ 600 В), чтобы предотвратить образование токопроводящих углеродных путей и коротких замыканий в загрязненных средах с высоким напряжением. Загрязнение поверхности пылью, влагой и дорожными солями создает проводящие мосты. Когда на эти перемычки подается напряжение, локализованная дуга обугливает пластиковую поверхность. Сохранение CTI под нагрузкой не менее важно. Механическое напряжение, термоциклирование и влажность со временем ухудшают поверхностное сопротивление полимера. Инженеры должны оценить, как материалы сохраняют свою устойчивость к отслеживанию после тысяч часов воздействия в полевых условиях. Материал может пройти испытания при напряжении 600 В вне формы, но упасть до 400 В после 1000 часов испытаний в условиях окружающей среды при 85°C и относительной влажности 85%.
Категория уровня производительности (ПЛК) | Диапазон CTI (Вольты) | Совместимость с разъемами EV 800 В+ |
|---|---|---|
ПЛК 0 | ≥ 600 В | Обязательно для негерметизированных зон высокого напряжения. |
ПЛК 1 | 400–599 В | Приемлемо для герметичных, защищенных внутренних модулей. |
ПЛК 2 | 250 В – 399 В | Неприемлемо для применений с высоким напряжением. |
ПЛК 3 | 175 В – 249 В | Только низковольтные сигнальные разъемы |
Оценка того, как полимеры разлагаются в течение 10–15-летнего жизненного цикла автомобиля при постоянных термических нагрузках, является обязательной. Сверхбыстрая зарядка постоянным током и нагрев под капотом подвергают разъемы экстремальным тепловым нагрузкам. Относительный термический индекс (RTI) указывает максимальную температуру, которую полимер может выдерживать непрерывно, сохраняя при этом 50% своих специфических свойств. Для современных архитектур электромобилей стандартным является электрический RTI не менее 130–150 °C. Температура теплового отклонения (HDT) обеспечивает структурную целостность во время кратковременных температурных скачков. Разъемы не должны деформироваться под воздействием резких скачков температуры во время пиковых зарядных нагрузок. Если HDT слишком низкий, контакты клеммы будут смещаться под нагрузкой, что приведет к плохому контакту, увеличению сопротивления и возможному расплавлению корпуса разъема.
Требование жестких допусков обеспечивает надежную герметизацию от влаги, солевых брызг и попадания дорожного мусора на протяжении всего срока службы разъема. Для классов IP67 и IP69K требуются материалы, которые не деформируются и не разбухают. Предотвращение деградации инфраструктуры зарядки на открытом воздухе, подверженной воздействию УФ-излучения, дождя и экстремальных сезонных колебаний температуры, требует высокой устойчивости к гидролизу и ультрафиолетовому излучению. Полимеры, склонные к гидролизу, станут хрупкими и растрескаются, что нарушит изоляционный барьер высокого напряжения. Мы проверяем это, используя воздействие ксеноновой дуги ISO 4892-2. Если пластик теряет более 20% своей ударной прочности после 1000 часов воздействия УФ-излучения, он не проходит валидацию для внешних зарядных разъемов.
Проектирование корпусов с тонкими стенками и сложной внутренней геометрией необходимо для размещения низковольтных шунтирующих цепей высоковольтной блокировки (HVIL), штырей и микропереключателей. Эти компоненты защищают операторов, отключая питание во время отключений. Выбранный полимер должен легко течь в сложные полости формы, не теряя при этом механической прочности или огнестойкости в местах сварки. Толщина стенок этих каналов HVIL часто падает ниже 0,8 мм. Пластик должен иметь рейтинг UL94 V-0 при этой конкретной толщине, что требует высокооптимизированной дисперсии антипирена в процессе компаундирования.
Методика испытаний основана на испытаниях на горизонтальное и вертикальное горение, времени самозатухания пламени и строгом запрете горящих капель. UL94 V-0 является строгим стандартом для высоковольтных приложений. Существует прямая корреляция между риском возникновения дуги высокого напряжения и необходимостью немедленного самозатухания в архитектурах безопасности электромобилей. Материалы должны прекратить горение в течение 10 секунд после устранения источника возгорания, не допуская распространения огня на соседние аккумуляторные модули или конструкции кабины. Кроме того, испытание требует, чтобы никакие горящие капли не воспламеняли индикатор хлопка под образцом. Это предотвращает вторичное возгорание в нижнем аккумуляторном лотке.
Мировые OEM-производители постепенно отказываются от бромированных и хлорированных антипиренов. Эти устаревшие добавки вызывают коррозионное выделение газа во время термических явлений, токсичность при горении и серьезные проблемы с переработкой. Альтернативы, не содержащие галогенов, влияют на плотность полимера, механическую пластичность и окна обработки. Несмотря на то, что безгалогенные огнестойкие корпуса более безопасны для окружающей среды и электрических контактов, они часто требуют более высоких уровней нагрузки. Это может снизить ударопрочность материала и усложнить литье под давлением. Вы часто будете наблюдать снижение удлинения при разрыве на 10–15 % при переходе от бромированного огнеупорного пакета к безгалогенной системе гидрата металла.
Разложение при высокой влажности делает красный фосфор опасным. Это приводит к образованию фосфорной кислоты, что приводит к сбоям в отслеживании, коррозии металлических контактов и неожиданным коротким замыканиям. Усовершенствованные азотно-фосфорные и огнестойкие комплексы на основе гидратов металлов заменяют устаревшие системы. Увеличение количества органических фосфинатов, производных меламина и гидроксида магния обеспечивает стабильные, некоррозионные антипирены. Эти современные добавки поддерживают высокие значения CTI, не ставя под угрозу долговременную надежность медных и посеребренных клеммных контактов. Мы видели целые случаи отзыва аккумуляторных батарей из-за выделения красного фосфора, вызывающего коррозию серебряного покрытия на высоковольтных шинах.
ПБТ обеспечивает превосходную стабильность размеров, высокую диэлектрическую прочность, низкое поглощение влаги и превосходную химическую стойкость к автомобильным жидкостям. Это идеальный материал для изготовления крупногабаритных литых разъемов пистолетов для сверхбыстрой зарядки, разъемов аккумуляторных модулей и кронштейнов высоковольтных шин. Однако ПБТ имеет более низкую температуру непрерывной эксплуатации по сравнению с современными специальными полимерами. Для поддержания высокого CTI при заполнении стекловолокном требуется точная рецептура, например, специальные связующие вещества для стекловолокна. Стандартные стекловолокна могут создавать капиллярные пути для влаги, снижая напряжение CTI с 600 В до 400 В. Использование специального размера стекловолокна предотвращает этот эффект впитывания, сохраняя корпус из ПБТ безопасным для приложений с напряжением 800 В.
Полиамиды обладают превосходной механической прочностью, высокой ударопрочностью, превосходной прочностью сварных швов и высокими показателями CTI. Они идеально подходят для корпусов конструкционных разъемов, рычажных замков и компонентов, требующих высокой физической прочности или защелкивающихся сборок. Основным ограничением является присущее ему поглощение влаги (гигроскопичность), которое изменяет стабильность размеров и диэлектрические свойства. Инженеры должны выбирать современные длинноцепочечные или полуароматические полиамиды, такие как сополимеры PA9T, PA4T или PA66/6I, чтобы уменьшить потребление воды. Стандартный разъем PA66 во влажной среде может поглощать до 8% влаги по весу, что приводит к вздутию корпуса на 2%. Это вздутие нарушает целостность уплотнения IP67. Переход на PA9T снижает поглощение влаги до менее 1%, сохраняя герметичность.
mPPE обеспечивает чрезвычайно низкое поглощение влаги, исключительную стабильность размеров, высокую стойкость к гидролизу и низкий удельный вес. Это дает значительные преимущества по снижению веса. Он отлично подходит для разъемов, требующих высокой точности размеров во влажной среде, прокладок аккумуляторных элементов и распределительных коробок высокого напряжения. mPPE имеет более низкую прочность сварных швов по сравнению с полиамидами. Требуется точная конструкция инструмента, чтобы избежать структурных слабых мест в разъемах сложной геометрии. Вы должны размещать инъекционные ворота вдали от мест с высоким напряжением, например, защелкивающихся защелок. Низкий удельный вес mPPE (около 1,06 г/см³) позволяет снизить вес до 20 % по сравнению с ПБТ, наполненным стеклом, что очень полезно для общего модельного ряда транспортных средств.

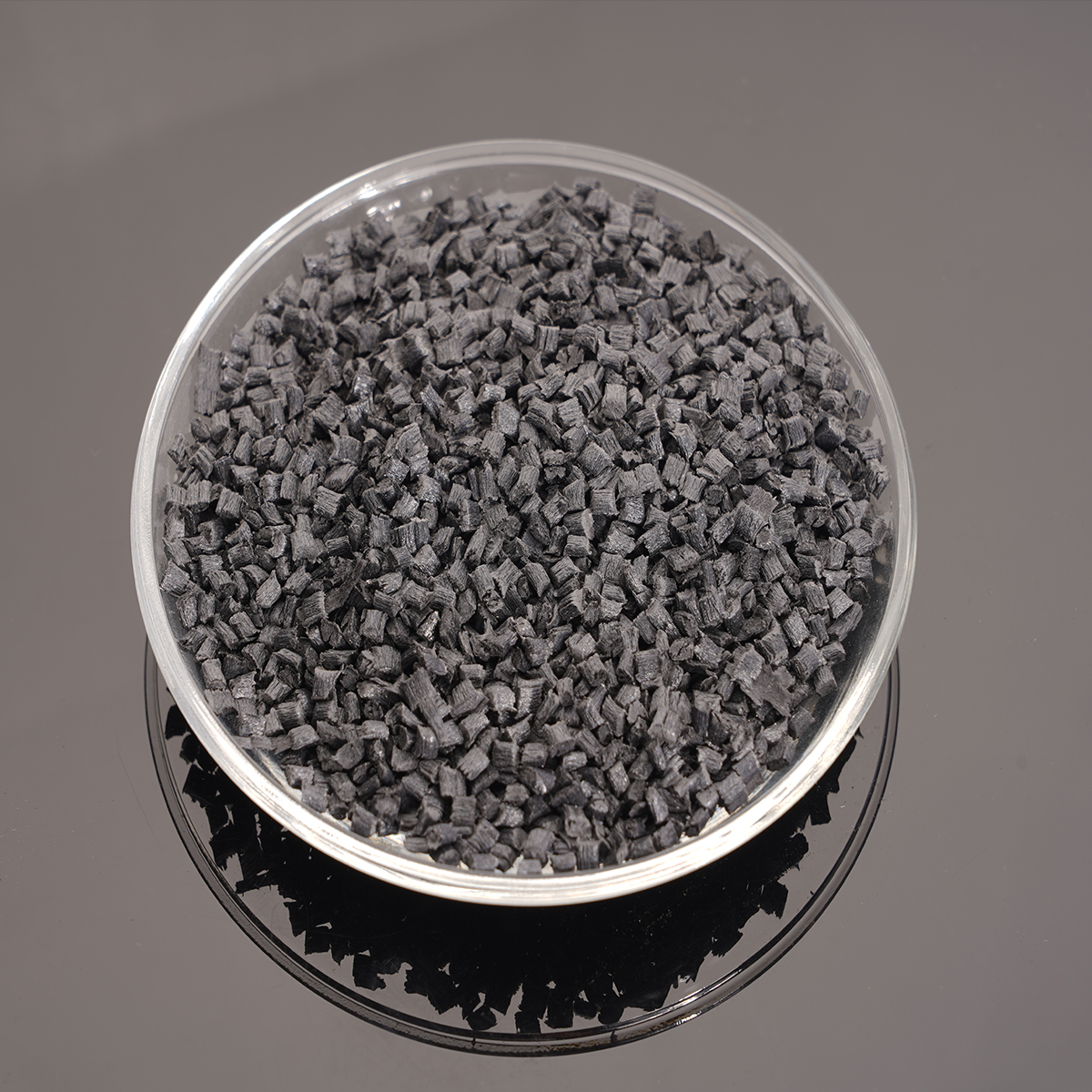

PPS отличается исключительной химической стойкостью, огнестойкостью (UL94 V-0 без добавок) и высокой температурой непрерывного использования до 200°C+. Его лучше всего использовать для разъемов, непосредственно подвергающихся воздействию агрессивных охлаждающих жидкостей, систем, контактирующих с элементами аккумуляторной батареи, а также экстремально локализованного тепла в моторном отсеке. PPS обладает присущей ему хрупкостью и низкой ударной вязкостью. Требуется высокая загрузка стекловолокна, что может усложнить конструкцию сложных защелкивающихся разъемов и увеличить износ инструмента. При проектировании с использованием PPS инженеры должны использовать петли большей толщины и избегать острых внутренних углов, чтобы предотвратить растрескивание под напряжением во время сборки.
Эти материалы обладают высочайшими термическими, механическими и электрическими свойствами. Они по своей сути являются огнестойкими и обладают превосходной механической устойчивостью при повышенных температурах. Они подходят для мелкосерийного прототипирования, узкоспециализированных приложений для электромобилей аэрокосмического класса или компонентов, требующих обработки на станках с ЧПУ из стержней. Непомерно высокая стоимость сырья ограничивает их использование в стандартных потребительских платформах для электромобилей большого объема. Высокие температуры обработки также требуют специального оборудования для высокотемпературного литья под давлением. PEEK требует температуры пресс-формы, превышающей 180°C, и температуры плавления около 380°C, что требует использования инструментов с масляным подогревом и специализированных горячеканальных систем.
Тип полимера | Поглощение влаги (24 часа) | Температура непрерывного использования (RTI) | Основное применение электромобилей |
|---|---|---|---|
FR-ПБТ | < 0,1% | 130°С - 140°С | Стандартные высоковольтные корпуса, кронштейны сборных шин |
PA66 (стандартный) | 1,5% - 2,5% | 130°С - 150°С | Структурные защелки, сухая среда |
МППЭ | < 0,06% | 110°С - 120°С | Легкие распределительные коробки, влажные помещения |
ППС | < 0,02% | 200°С - 220°С | Разъемы, подвергающиеся воздействию охлаждающей жидкости, сильный нагрев |
Высоковольтные компоненты должны оставаться легко идентифицируемыми как представляющие угрозу безопасности на протяжении всего срока службы автомобиля. Стандартные оранжевые пигменты деградируют до коричневых или желтых при высокой температуре или непрерывном термическом старении. Использование специализированных термостабилизированных пакетов красителей позволяет сохранить обязательный оттенок RAL 2003. Эти полимерные и органические красители не должны со временем ухудшать CTI, диэлектрическую прочность или механическое удлинение. Мы проверяем стабильность цвета, используя цветовое пространство CIELAB. Сдвиг Delta E более чем на 3,0 после 1000 часов работы при 130°C считается отказом. Пигмент должен выдержать первоначальный процесс литья под давлением при температуре 300°C, не горя, а затем выдержать 15 лет в горячем моторном отсеке.
Баланс между жесткостью конструкции и электробезопасностью требует тщательного управления взаимодействием стекловолокна и шариков. «Впитывание стекловолокна» происходит, когда волокна действуют как капиллярные пути для влаги, резко снижая сопротивление изоляции и CTI. Очень важно найти хрупкий баланс между ударной вязкостью и огнестойкостью. Более высокая нагрузка огнестойкости обычно снижает удлинение при разрыве, что может поставить под угрозу сборку автомобиля и требования безопасности при столкновении. Чтобы противостоять этому, производители компаундов добавляют эластомерные модификаторы ударной вязкости. Однако эти модификаторы легко воспламеняются. Поиск точного соотношения модификатора ударопрочности, антипирена и стекловолокна является основной задачей при разработке пластиковых разъемов для электромобилей.
Безгалогеновые антипирены, стекловолокно и минеральные наполнители обладают высокой абразивностью по отношению к литьевым формам. Для поддержания срока службы формы необходимо использовать инструменты из закаленной стали, например, из стали сквозной закалки с высоким содержанием хрома (например, Stavax или H13). Специализированные PVD-покрытия и оптимизированная конструкция литников помогают минимизировать сдвиг и локальный износ. Правильная вентиляция предотвращает накопление захваченных газов, которые могут вызвать коррозию инструмента и дефекты деталей. Для сильно нагруженного FR-PBT глубина вентиляционных отверстий должна находиться строго в пределах 0,010–0,015 мм. Если вентиляционное отверстие слишком глубокое, материал низкой вязкости будет вспыхивать. Если он слишком мелкий, огнестойкие добавки сгорят, оставив коррозийные отложения на поверхности инструмента.
Высоконагруженные огнестойкие пластмассы страдают от пониженной текучести. Это может привести к появлению коротких пролетов, дефектам поверхности или плохой прочности сварных швов в тонкостенных разъемах. Внедрение более широких окон обработки, последовательного запирания клапанов и вентиляции с высоким вакуумом предотвращает ожоги газа и обеспечивает полную упаковку деталей. Анализ текучести пресс-формы имеет решающее значение на этапе проектирования для оптимизации расположения литников и толщины стенок. Вы должны расположить заслонки так, чтобы материал текал параллельно самому длинному размеру разъема, выравнивая стекловолокна для максимальной прочности и сводя к минимуму концентрацию напряжений в местах расположения штифтов HVIL.
Использование запатентованных безгалогенных огнестойких соединений из одного источника создает значительные риски в цепочке поставок. Стандартизация общедоступных полимерных основных цепей, таких как ПБТ, ПА и мППЭ, обеспечивает устойчивость. Квалифицируйте составы вторичного FR на ранних стадиях процесса валидации. Стратегии двойного снабжения защищают производственные линии от неожиданных сбоев на рынке и нехватки сырья. При проверке вторичного материала вы должны провести полный набор механических и электрических испытаний USCAR-2 или LV214, чтобы убедиться, что степень усадки соответствует первичному материалу. Если степень усадки различается более чем на 0,2%, вторичный материал не поместится в существующую литьевую форму.
Не существует единого универсального пластика для высоковольтных разъемов электромобилей. Выбор материала требует многомерного компромисса, продиктованного рабочим напряжением, пиковыми тепловыми нагрузками, требованиями к механической сборке и объемом производства. Выполните следующие практические шаги, чтобы оптимизировать конструкцию разъемов:
По умолчанию используется FR-PBT для стандартных корпусов высокого напряжения, где стабильность размеров и низкое поглощение влаги имеют решающее значение.
Выбирайте специальные полиамиды, когда прочность конструкции и надежная защелкивание имеют первостепенное значение.
Выбирайте mPPE для легких материалов и для условий, требующих исключительной устойчивости к гидролизу.
Используйте PPS для применений, подверженных воздействию агрессивных охлаждающих жидкостей и экстремальных температур под капотом.
Проверьте все пакеты красителей, чтобы гарантировать, что соответствие безопасному оранжевому цвету RAL 2003 не ухудшает CTI или диэлектрическую прочность.
Выбор подходящего пластика для высоковольтных разъемов электромобилей требует баланса электрической изоляции, огнестойкости, тепловых характеристик, механической прочности и эффективности производства. Выбор материалов с учетом конкретных требований применения помогает повысить надежность разъемов, обеспечить соответствие нормативным требованиям и поддерживать долгосрочную работу энергосистем электромобилей.
Xinyite — надежный производитель, специализирующийся на высокоэффективных модифицированных инженерных пластиках для требовательных электротехнических, автомобильных и промышленных применений. Опираясь на обширный опыт в области огнестойких компаундов, армированных полимеров и индивидуальных решений по материалам, Xinyite помогает мировым производителям разрабатывать более безопасные, надежные и высокопроизводительные компоненты для электромобилей, соблюдая при этом строгие международные стандарты безопасности и качества.
Ответ: UL94 V-0 обеспечивает самозатухание пластика в течение 10 секунд после удаления источника возгорания. В высоковольтных электромобилях электрическая дуга может выделять сильный нагрев. Соответствие V-0 предотвращает поддержание пламени в корпусе разъема, снижая риск термического выхода из-под контроля и возгорания транспортного средства.
Ответ: CTI измеряет устойчивость полимера к электрическому отслеживанию на его поверхности при воздействии напряжения и загрязнения. Высокий CTI (PLC 0, ≥ 600 В) предотвращает образование проводящих углеродных дорожек. Это предотвращает короткие замыкания и катастрофические сбои в грязных или влажных средах.
Ответ: Галогенированные антипирены выделяют токсичные и высококоррозионные газы при воздействии высокой температуры или огня. Эти газы ухудшают электрические контакты, представляют опасность для здоровья пассажиров и усложняют утилизацию отходов. Альтернативы, не содержащие галогенов, обеспечивают более безопасную и некоррозионную работу.
Ответ: Стандартные полиамиды поглощают влагу из окружающей среды, действуя как пластификатор. Это поглощение снижает механическую жесткость материала, изменяет допуски на размеры и снижает его диэлектрическую прочность. Для предотвращения поглощения влаги используются специальные полуароматические полиамиды.
Ответ: Нет. Стандартные оранжевые пигменты часто разлагаются, становясь коричневыми или желтыми под постоянными термическими нагрузками или высокотемпературным литьем под давлением. Для разъемов EV требуются специальные термостабилизированные красители для сохранения обязательного предупреждающего оранжевого цвета RAL 2003 в течение 15-летнего срока службы.
Ответ: Впитывание стекловолокна происходит, когда влага перемещается по микроскопической границе раздела между стекловолокном и полимерной матрицей. Это создает проводящий путь, который снижает сопротивление изоляции материала. Использование специальной химической проклейки стекловолокна предотвращает проникновение влаги.
