Производители электротехнической продукции сталкиваются с растущим давлением необходимости соблюдать более строгие требования пожарной безопасности, сохраняя при этом эффективность производства и конкурентоспособность затрат.

Электрические корпуса и внутренние компоненты подвергаются постоянным термическим циклам, периодическим перегрузкам и длительному электрическому напряжению. Выбор материала напрямую влияет на соответствие стандартам, надежность и экономику производства.

Традиционные инженерные пластики часто требуют компромисса между производительностью и стоимостью.

Огнестойкий полипропилен (PP V0) становится все более практичным решением для многих электрических применений, поскольку он сочетает в себе огнестойкость UL94 V0, легкие характеристики, электроизоляционные возможности и экономическую эффективность..

В этом руководстве объясняется, как работает огнестойкий ПП V0, где он применяется и что производители должны оценить перед выбором материала.

Ключевые выводы

• Характеристики UL94 всегда должны проверяться при фактической толщине стены.

• Огнестойкий ПП обеспечивает баланс между электрическими характеристиками и экономикой производства.

• Безгалогенные системы продолжают становиться все более распространенными на мировых рынках.

• Условия литья под давлением напрямую влияют на качество конечной детали.

• Документация на материалы имеет важное значение во время квалификации поставщика.

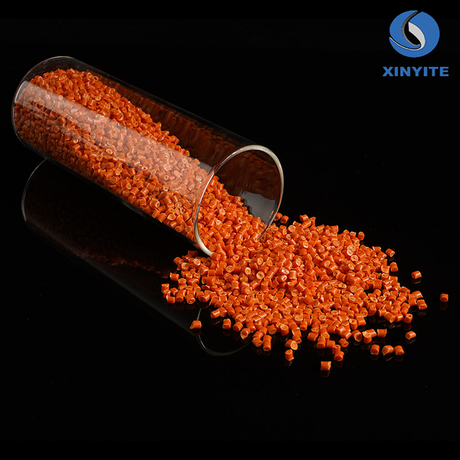

Что такое огнестойкая пластиковая смола PP V0?

Огнестойкая пластиковая смола PP V0 представляет собой модифицированный полипропиленовый компаунд, разработанный для достижения классификации воспламеняемости UL94 V0..

Стандартный полипропилен по своей сути не является огнестойким. Благодаря технологиям компаундирования в полимерную матрицу вводятся огнезащитные системы для улучшения характеристик самозатухания.

Общие технологии включают в себя:

• Вспучивающиеся огнезащитные системы (IFR)

• Антипирены на основе фосфора

• Минеральные антипирены

• Технологии синергетической стабилизации

При воздействии тепла эти системы уменьшают распространение пламени и помогают улучшить поведение материала при возгорании.

Экономическое обоснование: почему огнестойкий PP V0 все чаще выбирается для электротехники

Когда вы разрабатываете электрические компоненты, выбор сырья сильно влияет на вашу конечную прибыль. Полипропилен (ПП) исторически служил товарным пластиком. Однако усовершенствованная рецептура превращает его в высокоэффективную инженерную смолу. В некоторых электротехнических применениях огнестойкий ПП может стать экономичной альтернативой некоторым традиционным конструкционным пластикам.

Во-первых, обратите внимание на соотношение цены и качества. Конструкционные пластики, такие как поликарбонат (ПК) или полибутилентерефталат (ПБТ), обладают превосходной термической стабильностью. К сожалению, они требуют высоких затрат на сырье. Варианты более низкого уровня, такие как акрилонитрил-бутадиен-стирол (АБС), легко обрабатываются, но часто не обладают необходимой химической стойкостью. ПП обеспечивает сбалансированное сочетание стоимости, веса и технологичности. Что еще более важно, ПП имеет значительно меньшую плотность, чем ПК или ПБТ. Даже при наличии большого количества антипиренов его удельный вес остается низким. Более низкая плотность может способствовать повышению эффективности материала в некоторых областях применения. Вы эффективно снижаете затраты на единицу материала, не жертвуя при этом объемом.

Во-вторых, ПП обеспечивает исключительную химическую и электрическую устойчивость. Он по своей природе устойчив к агрессивным химикатам, маслам и промышленным растворителям. Это имеет огромное значение для корпусов заводского оборудования. Кроме того, огнестойкий ПП обычно обеспечивает стабильные электроизоляционные характеристики и может достигать подходящих уровней CTI в зависимости от рецептуры. Вы измеряете это с помощью сравнительного индекса отслеживания (CTI). Соответствующие характеристики CTI могут помочь снизить риски отслеживания поверхности в электрических приложениях. Типичные области применения включают компоненты бытовой техники, распределительные коробки и отдельные электрические корпуса.

Наконец, инвестиции в проверенную смолу V-0 значительно снижают обязательства по переработке. Использование материалов, не соответствующих требованиям UL 94, приводит к катастрофе. Термическое разложение может привести к полевым пожарам. Это приводит к претензиям по гарантии, огромным рискам ответственности за качество продукции и резкому росту страховых взносов. Сертифицированный материал V-0 резко снижает частоту отказов в течение жизненного цикла. Он быстро тушит пламя и предотвращает его катастрофическое распространение.

Сравнение материалов

Как выбрать подходящую марку огнестойкого полипропилена

Прежде чем выбрать материал, оцените:

• Требуемая классификация UL94

• Минимальная толщина стенки

• Метод обработки

• Механические требования

• Требования к цвету

• Экологическое соответствие

• Целевой объем производства

Выбор материала на основе окончательных условий применения помогает снизить риск перепроектирования.

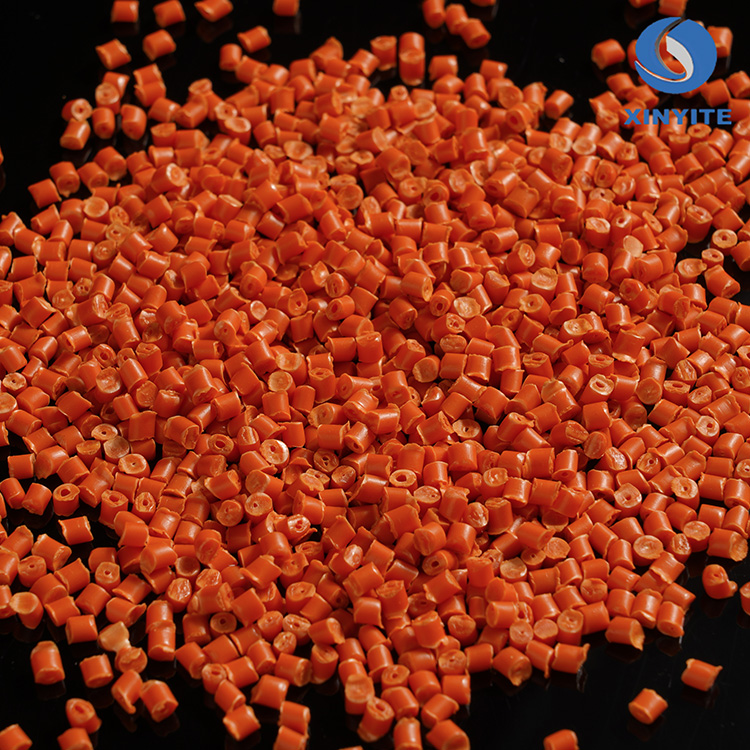

Типичные области применения огнестойкого ПП V0

Огнестойкий PP V0 обычно используется в:

• Электрические шкафы

• Распределительные коробки

• Клеммные колодки

• Внутренние компоненты устройства

• Промышленные электрические корпуса

• Бытовые электрические устройства

• Электрические опорные конструкции

Пригодность применения всегда должна проверяться путем окончательного тестирования продукта.

Навигация по «ловушке толщины» UL 94 при проектировании корпусов

Многие инженеры по аппаратному обеспечению попадают в опасную ловушку на этапе проектирования. Они предполагают, что материал с рейтингом «V-0» применим к любой детали, которую они формуют. В действительности воспламеняемость материала сильно зависит от толщины детали. Это наиболее распространенная инженерная оплошность в производстве электротехники.

Характеристики UL94 всегда необходимо проверять при заданной толщине стенки, поскольку классификация воспламеняемости может меняться при уменьшении толщины. Рейтинг V-2 допускает появление горящих капель. Эти капли могут воспламенить хлопок под испытуемым образцом, что имитирует реальный пожар, распространяющийся на ковры или мебель.

По этой причине вы должны потребовать у своего поставщика Желтую карту UL. Никогда не принимайте общие заявления типа «соответствует стандартам V-0». Желтая карта UL действует как подтвержденное свидетельство о рождении смолы. В нем четко указана точная минимальная проверенная толщина. Он также подтверждает конкретный состав и ограничения по цвету. Если в вашем проекте стены толщиной 1,5 мм, на желтой карточке должен быть указан рейтинг V-0 при толщине 1,5 мм.

Вам также необходимо понимать разницу между соответствием компонентов и соответствием конечного продукта. Использование материала UL 94 V-0 является лишь обязательным условием. Он оценивает пластик изолированно. Окончательно собранный продукт все равно должен пройти тестирование на системном уровне. Агентства оценивают все устройство с точки зрения тепловой динамики конечного использования, используя такие стандарты, как UL 758 или IEC 60695. Однако использование проверенной смолы V-0 гарантирует, что ваш пластиковый корпус не станет точкой отказа.

Реалии рецептур: баланс огнестойкости и механической прочности

Полипропилен легко горит в естественном состоянии. Чтобы получить рейтинг V-0, инженеры-химики должны существенно модифицировать полимерную матрицу. Этот процесс включает в себя сложную формулировку реальности и неизбежные физические компромиссы.

В настоящее время отрасль переживает масштабный переход на безгалогенную продукцию. Исторически сложилось так, что производители компаундов использовали бромированные антипирены. Они были дешевы и очень эффективны. Однако глобальные экологические нормы ограничивают их использование из-за токсичности и стойкости в окружающей среде. Сегодня производители компаундов используют вспучивающиеся антипирены (IFR), соединения на основе фосфора и минеральные добавки, такие как гидроксид магния (Mg(OH)2). Под воздействием тепла вспучивающиеся системы набухают. Они образуют толстый защитный слой угля. Этот полукокс изолирует лежащий под ним пластик и отсекает кислород.

Однако вы должны открыто говорить о физических компромиссах. Безгалогенные системы требуют большого количества присадок. Часто вам нужно от 20 до 30 частей на сто смолы (phr), чтобы достичь строгого рейтинга V-0. Высокая огнезащитная нагрузка может влиять на жесткость, ударные характеристики и поведение при обработке.

1. Повышенная хрупкость: высокое содержание минералов снижает эластичность пластика. Из-за этого защелки и живые петли с большей вероятностью сломаются.

2. Пониженная ударная вязкость: материал меньше поглощает удары во время испытания на падение. Возможно, вам придется утолщать важные ребра конструкции.

3. Изменение качества поверхности: высокое содержание добавок обычно делает материал непрозрачным. Это уменьшает блеск поверхности и затрудняет подбор ярких цветов.

Современные решения для компаундирования пытаются преодолеть этот разрыв. Эксперты используют поверхностно-модифицированные добавки, которые лучше связываются с базовым полимером. Они также содержат противокапельные агенты, такие как политетрафторэтилен (ПТФЭ), в очень низких дозах (от 0,5 до 1 части на час). В зависимости от конструкции марки могут быть внедрены дополнительные технологии рецептуры для улучшения устойчивости к капанию и поддержания стабильности обработки. Эти подходы помогают улучшить контроль капания и стабильность рецептуры в зависимости от требований применения. Благодаря этим инновациям разработчики оптимизируют индекс огнестойкости (FRI), сохраняя при этом приемлемые механические пределы.

Вопросы литья под давлением огнестойкого полипропилена

Обработка сильнонаполненных смол требует корректировок на заводе. Вы не можете обращаться с ними как со стандартным товарным пластиком. Если вы проигнорируете определенные протоколы литья под давлением, вы поставите под угрозу структурную и химическую целостность ваших деталей.

Во-первых, вы должны обеспечить строгий контроль сушки и влажности. Стандартный ПП не впитывает много влаги. Однако огнезащитные добавки, особенно минеральные и вспучивающиеся, обладают высокой гигроскопичностью. Если не высушить смолу, попавшая в нее влага закипит во время инъекции. Это приводит к появлению поверхностных дефектов, таких как вздутие (серебряные полосы). Это также вызывает гидролиз, что ухудшает механическую прочность конечной детали. Условия обработки, включая рекомендации по сушке, должны соответствовать рекомендациям поставщика материала.

Во-вторых, вы должны тщательно управлять окнами термической обработки. Полипропилен обычно легко плавится. Но чрезмерное тепло может преждевременно вызвать появление огнестойких химических веществ внутри ствола. Если температура расплава поднимется слишком высоко, добавки разложатся. Это приводит к сильному выделению газов, плохой плотности деталей и деградации материала. Вы должны поддерживать строгий температурный контроль в зонах.

Наконец, учтите быстрый износ инструментов и оборудования. Добавки на минеральной основе действуют внутри формовочной машины как наждачная бумага.

Подготовка материала

Некоторые огнезащитные системы могут выиграть от контроля влажности перед формовкой.

Типичная рекомендация:

• Температура сушки: 80–100°С.

• Время высыхания: 2–4 часа.

(Требования к материалам зависят от рецептуры.)

Лучшие практики для оснастки и обработки

• Используйте закаленную сталь: стандартные формы из алюминия или мягкой стали быстро изнашиваются. Для полостей и сердечников необходимо использовать закаленную инструментальную сталь.

• Улучшите вентиляцию пресс-формы. При использовании огнестойких добавок часто происходит выделение газов. Надежная вентиляция предотвращает образование газовых ловушек, которые вызывают ожоги дизельного топлива (черные пятна) на деталях.

• Следите за износом винта. Абразивная природа смолы со временем разрушает инъекционный шнек и цилиндр. Запланируйте регулярные проверки технического обслуживания.

• Контролируйте скорость впрыска: слишком быстрый впрыск создает высокое напряжение сдвига. Это может отделить добавки от полимерной матрицы.

Контрольный список покупателя: как проверить поставщика огнестойкого PP V0

Выбор подходящего поставщика огнестойкого полипропилена V0 выходит за рамки сравнения цен. Согласованность материалов, поддержка соответствия требованиям и опыт применения напрямую влияют на квалификацию продукции и стабильность производства.

Прежде чем окончательно определиться с поставщиком, оцените следующие области.

1. Проверка технической документации.

Перед утверждением образца запросите полную техническую документацию.

Ключевые документы могут включать в себя:

• Технический паспорт (TDS)

• Желтая карточка UL

• Соответствие RoHS

• Соответствие REACH

• Документация с данными по безопасности материалов (если применимо)

Всегда проверяйте, соответствует ли классификация UL94 предполагаемой толщине стены и условиям применения.

2. Подтвердите консистенцию материала.

Стабильное производство требует стабильных характеристик материала.

Спросите поставщиков, поддерживают ли они:

• процедуры контроля качества от партии к партии;

• контролируемое снабжение сырьем;

• регулярная валидация продукции;

• возможность отслеживания поставляемых партий.

Изменение материала может повлиять на поведение при формовании и качество конечного продукта.

3. Оцените возможности поддержки обработки

Характеристики материала зависят не только от рецептуры, но и от условий обработки.

Квалифицированный поставщик должен быть в состоянии предоставить рекомендации по:

• рекомендуемые параметры формования;

• рекомендации по сушке;

• характеристики потока;

• ограничения применения.

Эта поддержка может помочь сократить циклы испытаний во время производства.

4. Обзор соответствия и требований рынка

Если продукция предназначена для международных рынков, подтвердите, поддерживает ли материал:

• Требования к безгалогенности

• Требования РоХС

• Требования REACH

• запросы на соответствие требованиям заказчика

Подготовка к соблюдению требований на ранних этапах разработки помогает сократить задержки в сертификации.

5. Оцените возможности настройки

Различные электрические приложения могут требовать разных приоритетов производительности.

Обсудите, может ли поставщик поддержать:

• индивидуальные характеристики потока (MFI);

• подбор цвета;

• оптимизация механического баланса;

• выбор класса, ориентированный на применение.

По возможности запрашивайте образцы для проверки перед массовым производством.

Быстрый контрольный список квалификации поставщика

✓ Доступна желтая карта UL
✓ Доступна TDS
✓ Поддержка RoHS/REACH
✓ Стабильный контроль партий
✓ Доступна техническая поддержка
✓ Поддерживается проверка образцов

Выбор поставщика, обладающего как знаниями в области материалов, так и поддержкой приложений, может помочь повысить эффективность разработки и снизить долгосрочные риски проекта.

Заключение

Огнестойкий PP V0 становится все более ценным вариантом для производителей электротехники, которым важны как безопасность, так и эффективность производства.

Понимая требования к толщине, характеристики рецептуры и условия обработки, производители могут повысить надежность продукции и снизить риски при разработке.

Выбор правильного класса и его проверка в реальных условиях применения по-прежнему имеют важное значение.
